DOL 119 CO2 Capteur 5000/10000 ppm 0-10V

Numéro d'article du fabricant : 140331

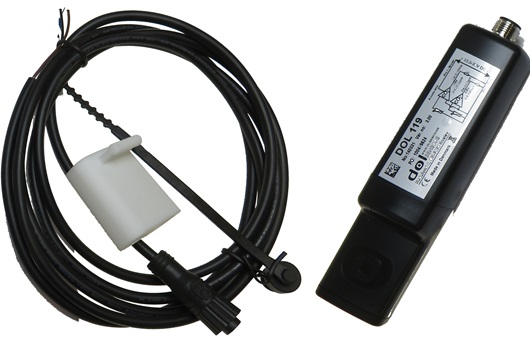

 Le DOL 119 mesure la teneur en CO2 dans l'air. Livré avec bouchon M12 et bouchon d'étanchéité ainsi qu'un capuchon de protection pour DOL 119. Le DOL 119 est un capteur permettant de mesurer la teneur actuelle en dioxyde de carbone/CO2. Le capteur est utilisé pour la surveillance du climat via la teneur en CO2 de l'air de l’étable. La plage de mesure du capteur repose en partie sur la surveillance de la plage de confort des animaux et en partie sur la surveillance d'éventuelles conditions de panne dans les étables à combustion directe. Le capteur dispose de deux sorties analogiques, avec une puissance 0-10 V ou 0-5 V. Les deux sont équipés d'une faible impédance de sortie et d'une protection complète contre les courts-circuits et les défauts de câbles. Le capteur est protégé par un boîtier robuste et son placement derrière un filtre soigneusement sélectionné. Ce modèle est équipé d'un câble et d'un capuchon de protection afin qu'il ne soit pas endommagé lors des travaux de lavage et de désinfection. Le capteur doit être installé au milieu de l’étable.

DONNÉES TECHNIQUES

Sortie :

• Plage de mesure (sortie 1) 0 - 10 VDC
• Plage de mesure (sortie 2) 0 - 5 VDC
• Courant de sortie limité par port 20 mA
• Impédance de sortie <1 Ω
• Impédance de charge recommandée >100 kΩ
• Longueur du câble maximale @ 0,75mm2 100 m
• Longueur du câble maximale @ 1,50mm2 200 m
• Impédance de charge 0,5 – 10000 kΩ

CO2 – sortie 1 :

• Plage de mesure 0-10000 ppm
• Résolution de sortie 0,001 V/ppm CO2
• Précision 400 – 10000 ppm 50 ppm + 5% de la valeur mesurée ppm
• Stabilité de la température (0-50°C) + 2,5 ppm/oC
• Constante de temps : T63 2 minutes à une vitesse de l'air de 0,5 m/s

CO2 – sortie 2 :

• Plage de mesure 0 - 5000 ppm
• Résolution de sortie 0,001 V/ppm CO2
• Précision 400 – 10000 ppm 50 ppm + 5% de la valeur mesurée ppm
• Stabilité de la température + 2,5 ppm/oC
• Constante de temps T63 2 minutes à une vitesse de l'air de 0,5 m/s

Général :

• Alimentation : 13,5 - 30 VDC
• Courant d'alimentation: sans charge 8 mA, charge maximale 55 mA
• Température, fonctionnement : CO2: CO2 valable 0 - +50 oC
• Température, fonctionnement : -40 - +60 oC
• Température, stockage : -40 - +70 oC
• Classe de protection IP : IP67 (DIN 40050-9) NEMA 1, 3, 4, 6
• Longueur du câble : 2 m
• Taille du conducteur du câble : 4 x 0,34 (4 x AWG22) mm2

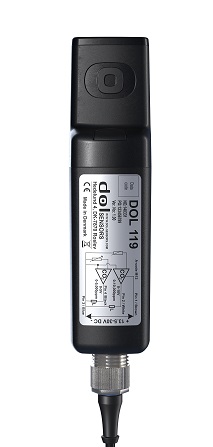

Illustration similaire
