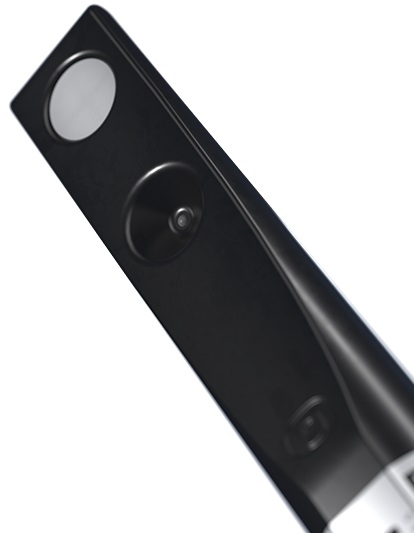

DOL 114 Feuchtigkeits- und Temperatursensor 0-5V

Hersteller Art. Nr.: 140256

Der DOL 114 Feuchtigkeits- und Temperatursensor 0-5V misst mit hoher Präzision die relative Feuchtigkeit und Temperatur. Der Sensor wurde für den Einsatz in der Nutztierhaltung entwickelt, ist jedoch für zahlreiche industrielle Zwecke geeignet. Der Feuchtigkeits- und Temperatursensor hat zwei analoge Ausgänge mit sehr niedrigem Ausgangswiderstand und vollen Schutz gegen Kurzschluss und Kabelfehler. Das spezielle Sensorelement und der integrierte Filter ermöglichen den Einsatz in Nutztierställen mit einer konstant hohen Luftfeuchtigkeit. Der DOL 114 kann je nach Bedarf mit einer integrierten Abschlussbuchse oder einem Kabel und mit speziell angepasstem Spezifikationsbereich ausgestattet werden. Der Feuchtigkeits- und Temperatursensor wird von einem Mikroprozessor geregelt und hat eine zweifarbige LED-Diode zur Anzeige von Betriebsstatus und Fehlerdiagnose.

TECHNISCHE DATEN

Messbereich:

• Feuchtigkeit: 0 – 100 % RH 17 – 100 % RH*
•  Temperatur: - 40 °C – 60 °C 0 - 60°C

Genauigkeit :

• Feuchtigkeit: +/-3 % RH (40–85 %) +/- 4 % RH (10-95 %) bei 0-40 °C
• Temperatur: +10 °C – 40 °C:± 0,6 °C ; - 30 °C – 60 °C: ±1,5 °C

Ausgangssignal:

• Feuchtigkeit:0,05 V/% RH
• Temperatur:0,05 V/°C; 0°C bei 2 V

Zeitkonstante T63:

• 20 s bei 0,5 m/s Luftgeschwindigkeit 6 Min.
•  bei 0,5 m/s Luftgeschwindigkeit

Algemein

• Elektroanschluss: 11 – 30 V DC
• Stromstärke: 12 mA keine Belastung / 35 mA max. Belastung
• Belastung: > 500 Ω - < 10 MΩ
• Empfohlene Belastung: ≥ 100 kΩ
• Ausgangsstrom: 20 mA pro Ausgang (Strombegrenzung)
• Ausgangsimpedanz: < 1Ω
• Betriebs- und Umgebungstemperatur, Lager: - 40 °C – 60 °C
• IP-Klassifikation: IP 67
• Kabel: 2 m. 4 x 22AWG / 0,34 mm2
• Maximale Kabellänge 100 m bei 0,75 mm2 200 m bei 1,50 mm2

Abbildung ähnlich
