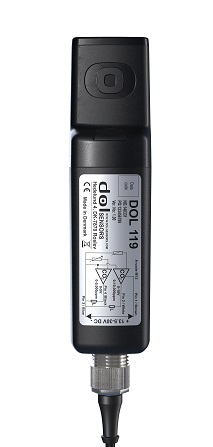

DOL 119 CO2 Sensor 5000/10000 ppm 0-10V

Hersteller Art. Nr.: 140331

DOL 119 misst den CO2-Gehalt in der Luft. Lieferung mit M12-Stecker und Verschlussstopfen sowie Schutzkappe für DOL 119. Der DOL 119 ist ein Sensor zur Messung des vorherrschenden Gehalts an Kohlendioxid/CO2. Der Sensor wird zur Klimaüberwachung über den CO2-Gehalt der Stallluft angewendet. Der Messbereich des Sensors basiert zum Teil auf der Überwachung des Komfortbereichs der Tiere und zum Teil der Aufsicht möglicher Fehlerbedingungen in Ställen mit direkter Verbrennung. Der Sensor hat zwei analoge Ausgänge, mit 0-10V Leistung bzw. 0-5V Leistung. Beide sind mit niedriger Ausgangsimpedanz und vollem Schutz gegen Kurzschlüsse und Kabelfehler ausgestattet. Geschützt wird der Sensor durch ein stabiles Gehäuse und seine Platzierung hinter einem sorgfältig ausgewählten Filter. Dieses Model ist mit einem Kabel und einer Schutzkappe ausgestattet, damit er bei Wasch- und Desinfektionsarbeiten keinen Schaden nimmt. Der Sensor muss in der Mitte des Stallgebäudes angebracht werden.

TECHNISCHE DATEN

Ausgang:

• Messbereich (Ausgang 1) 0 - 10 VDC
• Messbereich (Ausgang 2) 0 - 5 VDC
• Begrenzter Ausgangsstrom pro Port 20 mA
• Ausgabeimpedanz <1 Ω
• Empfohlene Lastimpedanz >100 kΩ
• Max. Kabellänge @ 0,75mm2 100 m
• Max. Kabellänge @ 1,50mm2 200 m
• Lastimpedanz 0,5 – 10000 kΩ

CO2 – Ausgang 1:

• Messbereich 0-10000 ppm
• Ausgabeauflösung 0,001 V/ppm CO2
• Genauigkeit 400 – 10000 ppm 50 ppm + 5% des Messwerts ppm
• Temperatur-Stabilität (0-50°C) + 2,5 ppm/oC
• Zeitkonstante: T63 2 Minuten bei 0,5 m/s Luftgeschwindigkeit

CO2 – Ausgang 2:

• Messbereich 0 - 5000 ppm
• Ausgabeauflösung 0,001 V/ppm CO2
• Genauigkeit 400 – 10000 ppm 50 ppm + 5% des Messwerts ppm
• Temperatur-Stabilität + 2,5 ppm/oC
• Zeitkonstante T63 2 Minuten bei 0,5 m/s Luftgeschwindigkeit

Algemein:

• Stromversorgung: 13,5 - 30 VDC
• Versorgungsstrom: Keine Last 8 mA, Max. Last 55 mA
• Temperatur, Betrieb: CO2: CO2 gültig 0 - +50 oC
• Temperatur, Betrieb: -40 - +60 oC
• Temperatur, Lagerung: -40 - +70 oC
• IP-Schutzklasse: IP67 (DIN 40050-9)
• NEMA 1, 3, 4, 6
• Kabellänge: 2 m
• Kabelleitergröße: 4 x 0,34 (4 x AWG22) mm2

Abbildung ähnlich
